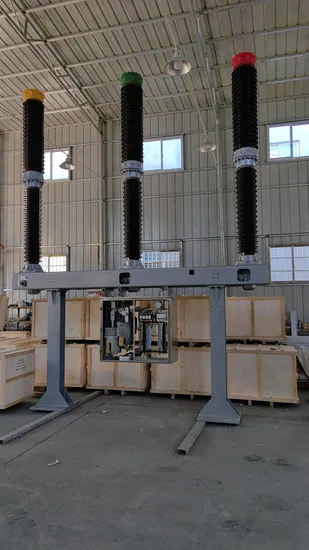

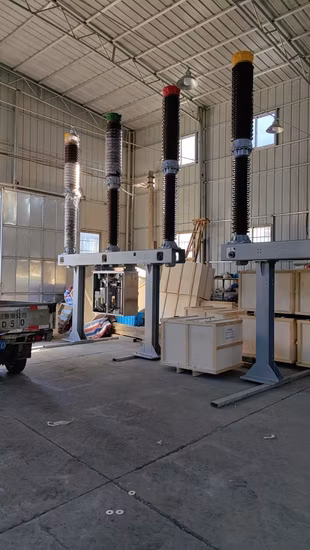

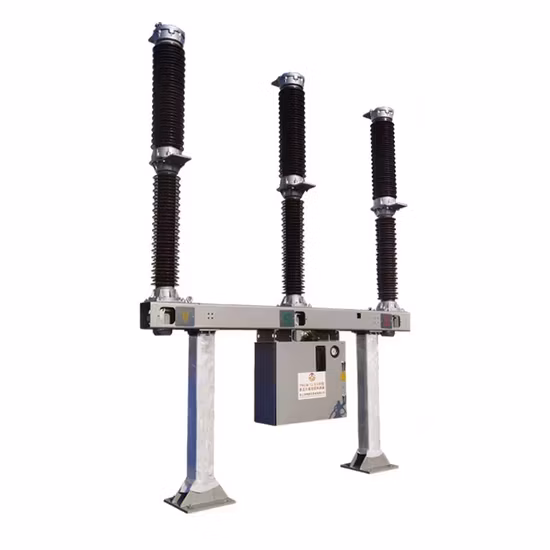

Disjuntor externo de gás Sf6

Informação básica.

Modelo NÃO.	GCB
Número de pólos	3
Tipo	Disjuntor
Função	Proteção contra sobrecorrente
Certificação	ISO9001-2000
Pacote de Transporte	Embalagem de madeira
Especificação	IEC, GB
Marca comercial	Rocha Will
Origem	Zhejiang, China
Código HS	85352100
Capacidade de produção	5.000

Descrição do produto

Disjuntor externo a gás SF6Resumo Os disjuntores de média tensão GCB para instalação externa usam gás hexafluoreto de enxofre (SF6) para extinguir o arco elétrico e como meio isolante. A interrupção do gás SF6 ocorre sem corte de corrente ou geração de sobretensões. vida elétrica do disjuntor e tensões dinâmicas, dielétricas e térmicas limitadas na instalação. O mecanismo de operação mecânica de energia armazenada do tipo GSH e liberação livre permite operações de abertura e fechamento através de controle local e remoto. a cinemática dos contatos móveis e o aquecedor anticondensação estão localizados dentro de um invólucro metálico hermético que também atua como suporte para os postes. A estrutura acima mencionada é sustentada por uma moldura feita de seções metálicas telescópicas que permitem a altura do circuito -terminal do disjuntor adaptável de 2800mm a 3700mm.O invólucro metálico possui grau de proteção IP54(*) e é dotado de porta estanque com janela de inspeção.O disjuntor é compacto e garante alto nível de robustez e excelente mecânica confiabilidade.O invólucro é fabricado em chapa de aço com proteção superficial adequada por processo especial de metalização e pintura. As estruturas de suporte são galvanizadas a quente.Principais dados técnicos

Disjuntor na coluna

GCB-12/24

GCB-36

GCB-40

padrões

CEI 62271-100

·

·

·

Tensão nominal

Hora (kV)

24/12

36

40,5

Tensão nominal de isolamento
